| 加工定制：是 | 品牌：德国力特 | 型号：LIT |
| 材质：碳钢 | 连接形式：法兰 | 公称通径：DN20~300mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：热力 | 零部件及配件：定位器 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：DN20~300 |

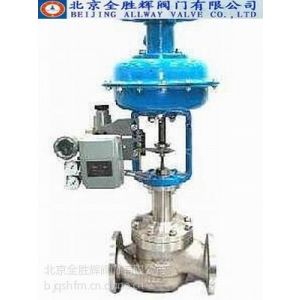

进口气动薄膜保温调节阀-气动夹套保温调节阀-进口气动保温夹套调节阀【Akkesist MogliHh】
德国力特LIT进口气动保温调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。夹套保温气动调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。气动保温调节阀的泄漏符合ANSI B16.104标准。夹套保温气动调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大
德国力特LIT进口气动保温调节阀主要技术参数
公称通径(DN)20253240506580100150
阀座直径(dn)20253240506580100150
额定流量系数(KV)单座6.91117.627.54469110176440
套筒6.31016254063100160360
允许压差(MPa)单座3.83.23.02.01.81.51.41.00.6
套筒6.46.45.25.24.64.63.73.73.1
公称压力(MPa)1.6、2.5、4.0、6.4
额定行程(mm)16254060
配用执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45
阀盖形式标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式螺栓压紧式
阀芯形式单座式、套筒式
流量特性等***比、快开特性
德国力特LIT进口气动保温调节阀执行器技术参数
配置执行器类别ZHA/B多弹簧簿膜执行机构
执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
有效面积(cm2)3503505609001400
行程(mm)10、16244040、60100
弹簧范围(KPa)20～100（标准）、20-60、60-100、40-200、80-240
膜片材料乙丙橡胶夹尼龙布
供气压力140～400KPa
气源接口RC1/4"
环境温度-30～+70℃
可配附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
德国力特LIT进口气动保温调节阀主要零件材料
1阀体WCB304316316L
2垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片
3阀座/套筒304304316316L
4阀芯304304316316L
5导向套/并帽304304316316L
6中垫PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片
7阀盖WCB304316316L
8阀杆304304316316L
9保温夹套25304316316L
10填料PTFE/石墨PTFE/石墨PTFE/石墨PTFE/石墨
11螺栓25不锈钢不锈钢不锈钢
12填料压盖WCB304316316L
