| 加工定制：是 | 品牌：德国力特 | 型号：LIT |
| 材质：碳钢 | 连接形式：法兰 | 公称通径：DN20~300mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：电磁 | 零部件及配件：执行器 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 标准：德标 |
| 密封形式：软密封型 | 规格：DN20~300 |
北京电动波纹管调节阀-进口电动波纹管密封调节阀-进口电动波纹管单座调节阀【Akkesist MogliHh】

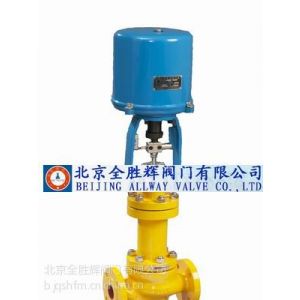

德国力特进口电动波纹管调节阀，由3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，电动波纹管调节阀适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外电动波纹管调节阀也可用在真空的场合。
德国力特进口电动波纹管调节阀主要技术参数
公称通径(DN)20253240506580100125150200250300
阀座直径(dn)20253240506580100125150200250300
额定流量系数(KV)单座6.91117.627.544691101762754406308751250
套筒6.310162540631001552503705809001300
允许压差(MPa)单座3.83.23.02.01.81.51.41.00,70.60.50.30.1
套筒6.46.45.25.24.64.63.73.73.53.13.12.62.2
公称压力(MPa)1.6、2.5、4.0、6.4
额定行程(mm)16254060100
阀盖形式波纹管密封型-40～+350℃
压盖形式螺栓压紧式
密封填料V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式单座式、套筒式
流量特性等***比、直线型
配置执行器类别3810系列、PSL系列等电动执行器(客户***品牌亦可)
执行器参数电源电压：220V、输入信号：4-20mA或1-5V?DC、输出信号：4-20mA?DC
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
德国力特进口电动波纹管调节阀主要零件材料
1阀体WCB304316316L
2垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片
3阀座/套筒304304316316L
4阀芯304304316316L
5导向套/并帽304304316316L
6中垫PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片
7阀盖WCB304316316L
8阀杆304304316316L
9波纹管304304316316L
10填料PTFE/石墨PTFE/石墨PTFE/石墨PTFE/石墨
11填料压盖WCB304316316L
德国力特进口电动波纹管调节阀主要性能指标
项目 指标值
基本误差%配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差%电开始点±2.5终点±2.5
始点±2.5终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差%≤2.5
泄露量L/h0.01%×阀额定容量
可调范围R30：1
