| 品牌：德国力特 | 型号：LIT | 材质：不锈钢 |
| 类型(通道位置)：二通式 | 连接形式：法兰 | 3C阀门类别：工业 |
| 适用介质：水 | 流动方向：单向 | 用途：开关 |
| 公称通径：DN1~300mm | 工作温度：500℃ | 规格：DN1~300 |
| 规格1：DN1~300 |

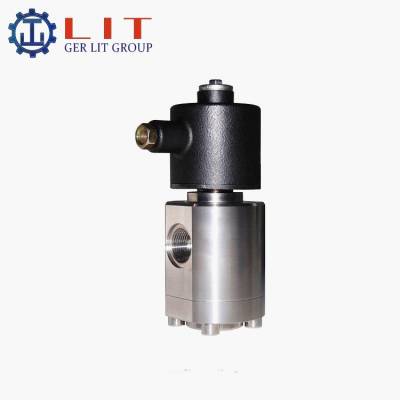

高压防爆电磁阀，高压电磁阀，防爆电磁阀，高压防爆电磁阀工作原理
高压电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同 的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。 本阀先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
结构特点
耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃
耐磨：选材合理，阀杯导向套间巧妙地利用流体的润滑作用，减少磨损。
采用杠杆原理***线圈和阀体***隔离
结构原理
电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，
主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
高压电磁阀应用范围：
高压电磁阀用于各种中温、高温、常压、高压场合，适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制；广泛应用于船舶重工、核工业、石化、电力、化学、轻工、机械、科研、工业窑炉、干燥设备、给排水、消防、食品医疗、清洗设备、喷泉、管道介质自动化控制等领域。是自动化控制工程、项目改造及设备配套的产品。
高压电磁阀产品特点：
***技术、独特设计；先导式活塞结构、性能稳定；密封性好、开关迅速；专制线圈、不易烧毁；线圈功耗小、寿命超长。世界***、超高压力；活塞结构、性能稳定；密封性好、开关迅速；专制线圈、不易烧毁；压力可做到300MPa。
高压电磁阀主要技术参数：
通径范围：DN1～DN300。
压力范围：0.05～300Mpa。
控制方式：常开、常闭、自保持式。
电源电压: DC12～220V; AC24～380V。
阀体材质：不锈钢。
适用介质：水、气、油、腐蚀流体等。
温度范围：(-200、-50）～（+120、+200、+550）。
介质粘度：小于50C St(大于时需定制）。
防护性能：防尘、防水、防爆。根据工况选择。
接线方式：接线座式；引线式；插头式。
连接方式：法兰、焊接、内螺纹（外螺纹和特殊接口可定做或加转接头）。
出口端压力大于进口端压力，介质会反向导通。可安装止回阀或订制自带止回功能的阀。
操作方式 | 常闭 | 通电打开、断电关闭 | |||||||||
常开 | 通电关闭、断电打开（型号后加“-K”表示） | ||||||||||
介质温度 | ≤180℃ | ||||||||||
使用介质 | 水、空气、煤气天然气、瓦斯、热水、蒸汽等中温液体或气体 | ||||||||||
通径（mm） | 1~6 | 8~10 | 12~15 | 20 | 25 | 32 | 40 | 50 | |||
连接尺寸(G) | 1/8~1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |||
压力（MPa） | 6.4、10、16、20、32 | ||||||||||
功率 | AC：40W、DC：45W | ||||||||||
电压偏差 | 允许波动±10% | ||||||||||
材料 | 阀体 | 不锈钢 | |||||||||
密封 | ***聚四氟乙烯PTFE·金属硬密封 | ||||||||||
环境温度 | -20~60℃ | ||||||||||
连接方式 | 内螺纹·法兰 | ||||||||||
电气连接 | 接线盒电缆插座，防护等级IP65 | ||||||||||
使用电压 | AC220V 50Hz/60Hz、DC24V·其余根据要求 | ||||||||||
防爆等级:ExmI/IIT4(浇封型)、dIIBT4 | 法兰连接 | ||||||||||
安装提示 | 线圈竖直向上 | ||||||||||
备注 | 常开阀完全打开或关闭，至少需要0.1Mpa的压差 | ||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
注：凡订购我公司的产品，均可享受我公司免费的技术指导、调试。产品均质保一年，订货须知：请您尽量了解产品口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。
