| 加工定制：是 | 品牌：德国力特 | 型号：LIT |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：40mm |
| 适用介质：水、 蒸汽、 油品、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：角式 | 类型(通道位置)：二通式 | 标准：美标 |
| 密封形式：软密封型 | 规格：DN20~200 |

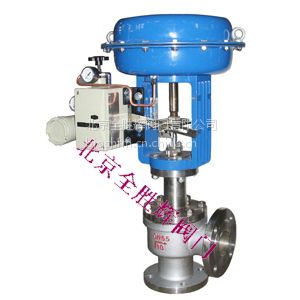

精小型气动薄膜角形单座调节阀采用顶导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈流线型、压降损失小、阀容量大、流量特性***、拆装方便等优点。广泛应用于***控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞，便于自净与清洗的场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃范围内多种档次。泄漏量标准有IV级或V***。流量特性为线性或等***比。多种多样的品种规格可供选择。
●主要零件材料
阀体、阀盖: HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜 盖：A3
膜 片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn2Cr13
阀杆、推杆：1Cr18Ni9Ti
衬 套：2Cr13
●主要技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
阀座直径(mm) | (10) | (12) | (15) | (20) | |||||||||||
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等***比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | ||||||||||
膜片有效面积(Ae) | 280 | 400 | 600 | 1000 | |||||||||||
公称压力PN(MPa) | 1.6、4.0、6.4 | ||||||||||||||
固有流量特性 | 直线、等***比 | ||||||||||||||
固有可调比R | 50：1 | ||||||||||||||
信号范围Pr(KPa) | 20～100、40～200、20～60、60～100、80～240 | ||||||||||||||
气源压力PS(MPa) | 0.14～0.4 | ||||||||||||||
允许泄漏量 | 硬密封：Ⅳ级、软密封：Ⅵ级 | ||||||||||||||
工作温度t(℃) | 常温型 | -20～200、-40～250、-60～250 | |||||||||||||
散热型 | -40～450、-60～450 | ||||||||||||||
高温型 | 450～560 | ||||||||||||||
低温型 | -60～-100、-100～-200、-200～-250 | ||||||||||||||
凡订购我公司的产品，均可享受我公司免费的技术指导、调试。产品均质保一年订货须知请您尽量了解产品口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。德国力特阀门中国一级代理商—北京全胜辉阀门有限公司（）电话：010-57190087 手机：13717986720 QQ：424068954 传真：010-57039831 邮箱：fm589588@126.com 联系人：林豪
